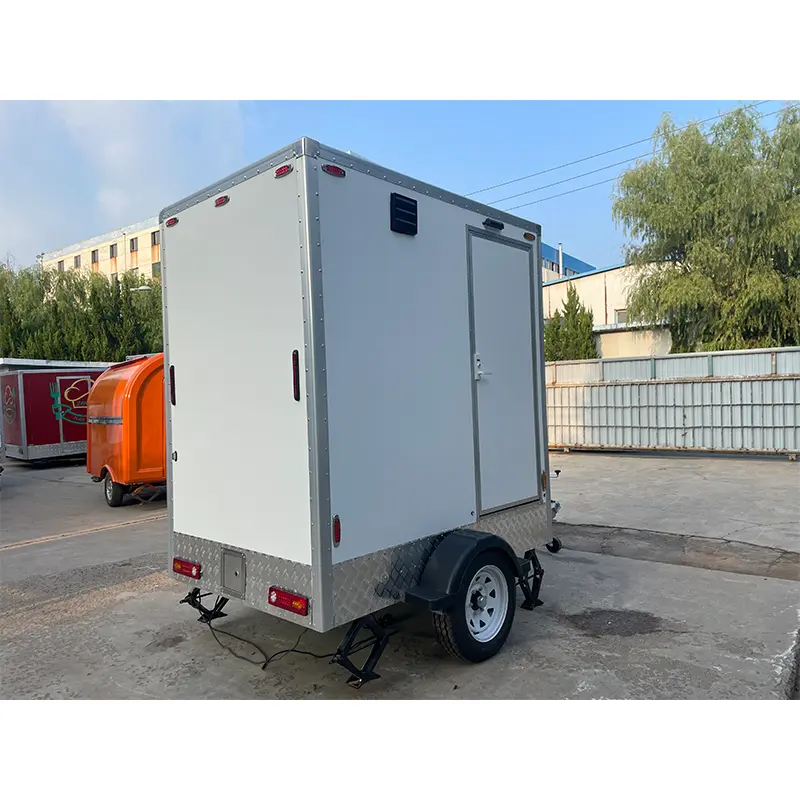

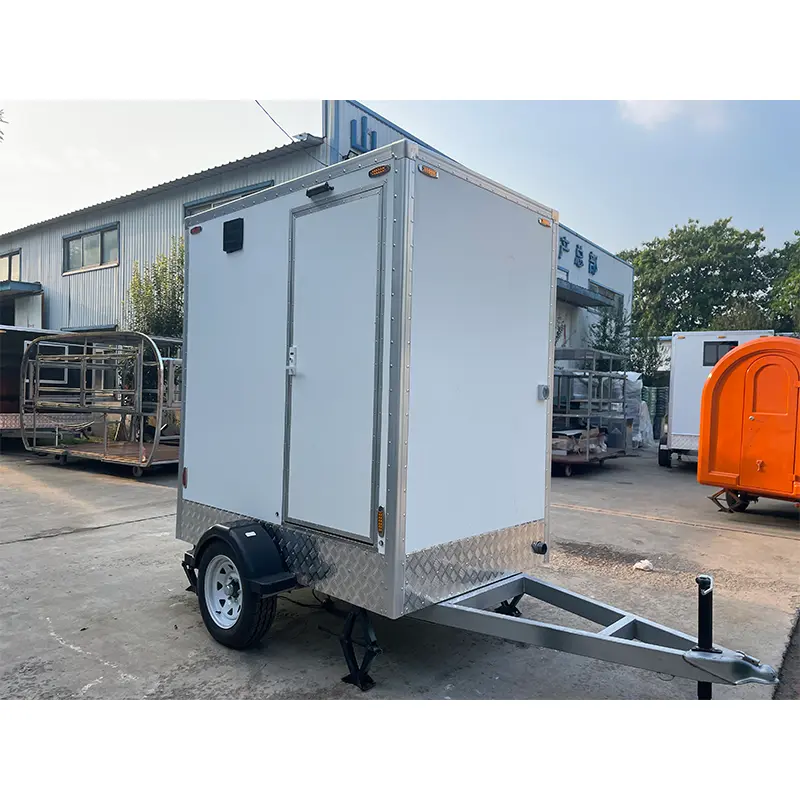

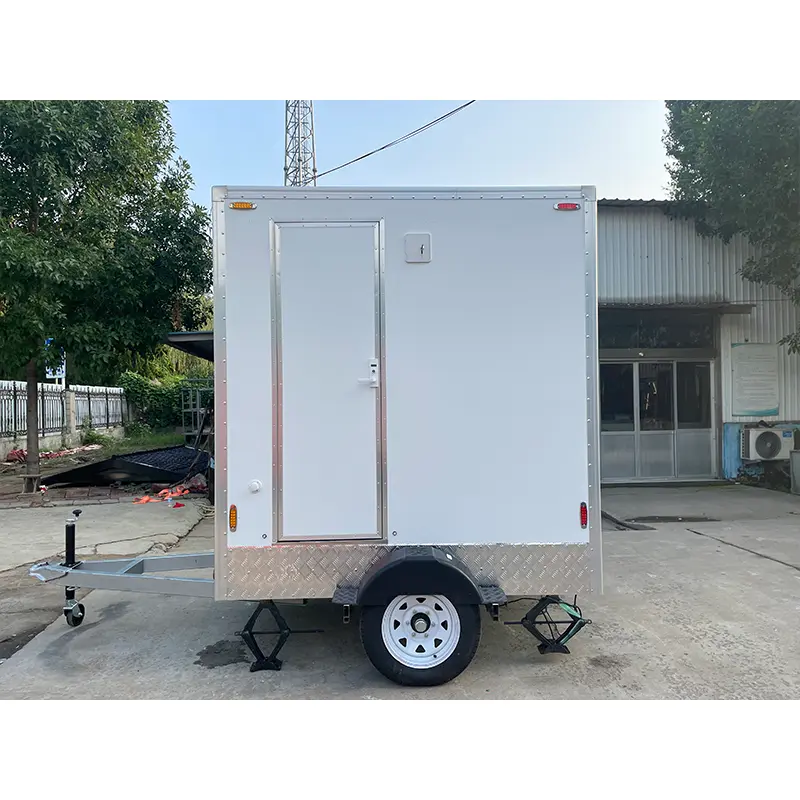

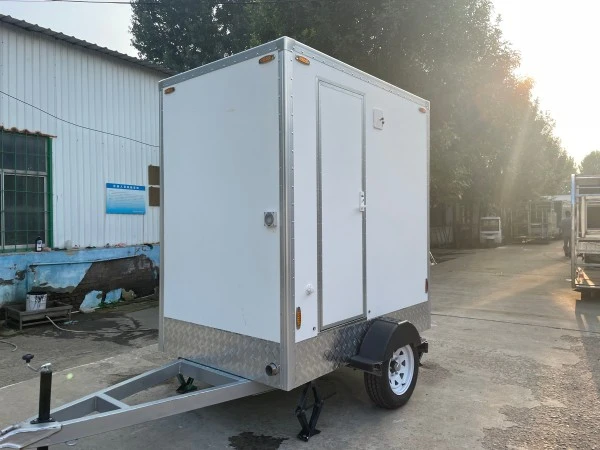

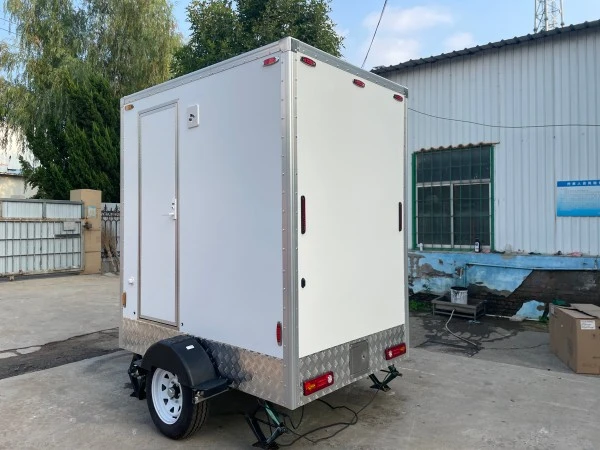

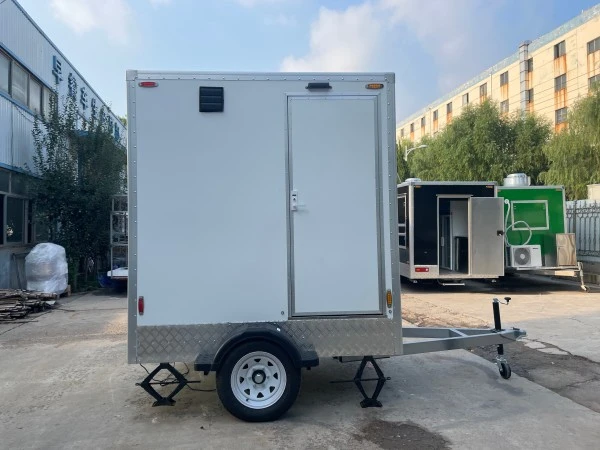

La remorque mobile pour toilettes à station unique TUNE TN-T21 est une unité sanitaire remorquable avec une station de toilettes privée pour les petits événements, les projets de construction, les mariages, les marchés temporaires, les activités sportives, les parcs et les chantiers de rénovation. En tant que fabricant de remorques de toilettes portables, Qingdao Tune Technology Co., Ltd. produit cette remorque de toilettes à 1 stalle et cette remorque de toilettes de chantier pour les sociétés de location d'événements, les entrepreneurs et les exploitants d'installations.
Qingdao Tune Technology Co., Ltd. a été fondée en 2015 et exploite une usine de fabrication d'environ 4 500 mètres carrés à Shandong, en Chine. L'usine couvre la préparation des matériaux, la découpe laser, le soudage, le polissage, la peinture, l'assemblage, l'inspection qualité, l'emballage et l'expédition. Les produits TUNE sont exportés dans plus de 50 pays, l'Amérique du Nord représentant environ 60 % des ventes et l'Europe environ 25 %. La production suit la gestion de la qualité ISO 9001 et les configurations applicables portent la documentation CE, DOT, EPR et COC. Des inspections tierces sont effectuées par SGS et Intertek.
Avant de sélectionner la configuration, les acheteurs évaluent :
● Nombre d'utilisateurs attendu
● Horaires d'ouverture
● Méthode de remplissage d'eau
● Lieu d'élimination des eaux usées
● Accès au remorquage
● État du sol
● Alimentation électrique
● Exigences locales en matière d'assainissement
● Fréquence de nettoyage et d'entretien
Pour un événement, les toilettes sont suffisamment proches pour un accès pratique, mais éloignées des zones de préparation des repas et de restauration. Pour un chantier de construction, le chemin d'accès, la stabilité du sol, la distance de service et le mode de collecte des eaux usées sont confirmés avant la livraison.
|
Article |
Spécification de référence |
|
Modèle |
TN-T21 |
|
Type de produit |
Remorque de toilettes à station unique |
|
Taille globale |
2 100 × 1 500 × 2 550 mm |
|
Taille approximative |
6,88 × 4,92 × 8,36 pieds |
|
Poids de référence |
Environ 600 kg / 1 322 lb |
|
Essieu |
Essieu simple torsion avec freins |
|
Pneu |
2 × 195/70 R15 |
|
Matériau du mur |
Panneau sandwich en fibre de verre de 40 mm |
|
Réservoir d'eau douce |
Cuve inox 400 L |
|
Réservoir d'eaux usées |
Cuve inox 600 L |
|
Toilettes |
Toilettes à chasse d'eau en céramique |
|
Couler |
Lave-mains avec meuble |
|
Ventilation |
Ventilateur d'extraction et conduit de ventilation |
|
Contrôle climatique |
Système de climatisation, là où inclus |
|
Couleur |
Personnalisé selon référence couleur approuvée |
|
Système de remorquage |
Attelage de remorque standard |
Le poids final change après l'ajout d'eau, de climatisation, d'équipement électrique, de matériaux décoratifs et d'accessoires optionnels. Le véhicule tracteur est sélectionné en fonction du poids de la remorque chargée et des réglementations locales en matière de remorquage.
Les données suivantes sont disponibles pour la revue du projet et sont confirmées en fonction de la configuration finale :
|
Élément de données |
Disponibilité |
|
Poids à vide et poids en charge |
Livré avec dessin technique final |
|
Capacité d'essieu et capacité de freinage |
Confirmé par configuration de commande |
|
Charge d'attelage et exigences de remorquage |
Calculé pour l'équipement sélectionné |
|
Indice de charge des pneus et indice de vitesse |
Inscrit sur la fiche technique finale |
|
Épaisseur de l'isolation et construction des panneaux |
Livré avec dessin approuvé |
|
Volume du réservoir d'eau douce et d'eaux usées |
Confirmé par la mise en page finale |
|
Débit de la pompe à eau |
Inscrit dans le planning des équipements |
|
Charge électrique et tension |
Confirmé selon le marché de destination |
|
Essai routier et essai de freinage |
Effectué avant expédition le cas échéant |
La remorque mobile pour toilettes à station unique utilise un cadre métallique soudé pour soutenir le corps des toilettes, les réservoirs d'eau, les appareils sanitaires et les composants électriques. Le modèle de référence est équipé d'un simple essieu à torsion avec freins, pneumatiques, d'un attelage de remorque, d'une roue jockey avant et de béquilles stabilisatrices.
Avant le remorquage, l'opérateur inspecte :
● Connexion d'attelage
● Chaîne de sécurité
● Prise d'éclairage
● État et pression des pneus
● Fixations de roues
● Connexion de freinage
● Roue jockey
● Battements stabilisateurs
● Feux arrière et latéraux
Les pieds stabilisateurs aident à réduire les mouvements après le stationnement et ne sont pas conçus pour corriger un sol instable ou une pente excessive. La remorque est placée sur un sol raisonnablement plat et compact avant utilisation.

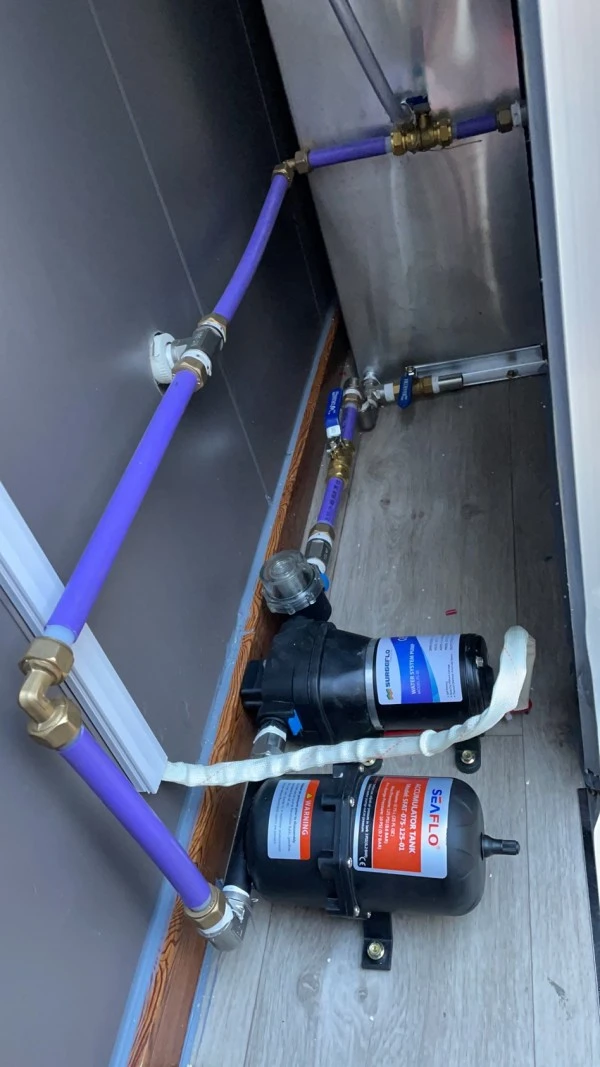

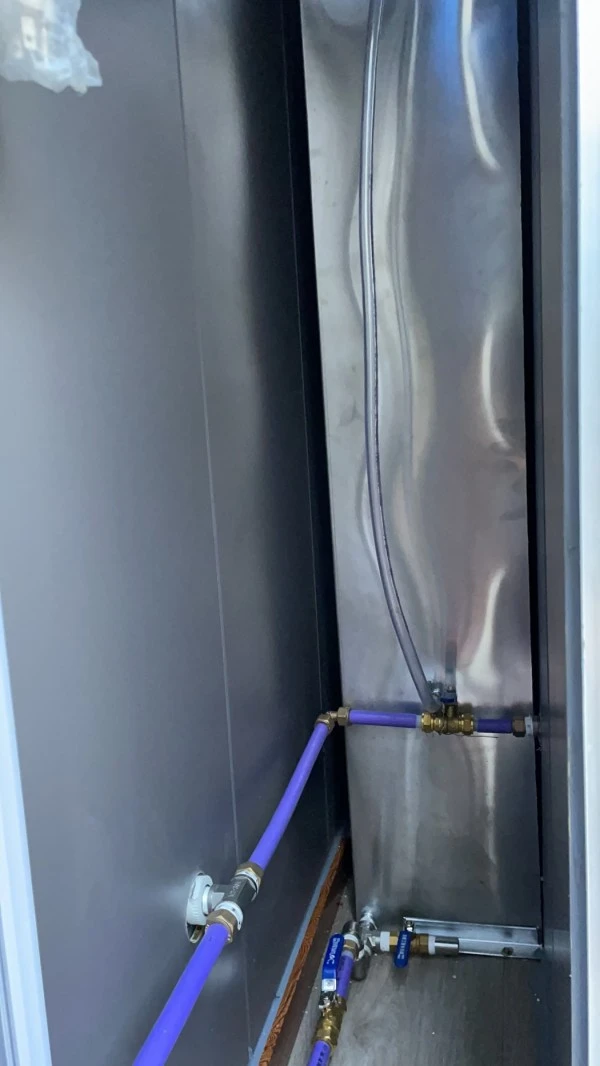

La configuration de référence comprend un réservoir d'eau douce de 400 L et un réservoir d'eaux usées de 600 L. Le système peut également comprendre une pompe à eau, un chauffe-eau, un diviseur d'eau, des tuyaux d'alimentation, des vannes et des raccords de drainage.
1. Remplissez le réservoir d'eau douce.
2. Vérifiez les joints de tuyaux et les vannes visibles.
3. Testez la chasse d'eau du robinet et des toilettes.
4. Confirmez que la sortie des eaux usées est fermée.
5. Vérifiez la pompe et le chauffe-eau.
6. Confirmez que la remorque est stable.
7. Testez l'éclairage et la ventilation intérieurs.
1. Nettoyez les toilettes, le lavabo, le sol et les poignées de porte.
2. Vérifiez s'il y a des fuites ou un bruit anormal de la pompe.
3. Surveillez le niveau des eaux usées.
4. Videz le réservoir d'eaux usées dans un endroit approuvé.
5. Rincez le système lorsque cela est autorisé.
6. Protégez ou vidangez les tuyaux par temps glacial.
La capacité du réservoir ne représente pas un nombre fixe d'utilisateurs. Les intervalles d'entretien réels dépendent de la fréquence de rinçage, des exigences de nettoyage, de la consommation d'eau et des heures de fonctionnement.

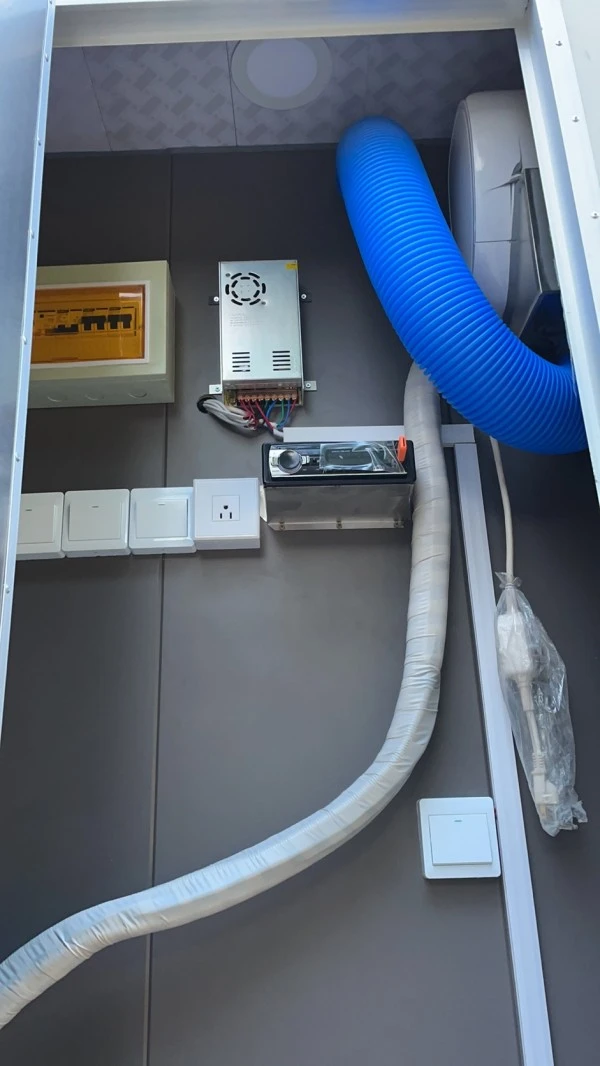

L'intérieur est aménagé pour une station de toilettes et comprend des toilettes en céramique avec chasse d'eau, un lavabo, un miroir, un éclairage, une ventilation, une armoire, un chauffe-eau et une climatisation en option.
Les toilettes reçoivent l’eau du système d’eau propre et la rejettent dans le réservoir d’eaux usées. La base des toilettes, les raccords de tuyauterie, les points d'étanchéité et les accès de service sont vérifiés lors de l'entretien de routine.
L'évier est équipé d'un robinet à bouton-poussoir ou d'un robinet d'eau chaude et froide selon la configuration choisie. L'armoire inférieure organise les composants de plomberie et les produits de nettoyage.
Le miroir et le système d’éclairage améliorent la visibilité à l’intérieur des toilettes compactes. Les raccords électriques installés à proximité de l'eau sont sélectionnés et entretenus conformément aux exigences électriques applicables.
Le ventilateur d'extraction et le conduit de ventilation éliminent l'air humide et réduisent l'accumulation d'odeurs. La ventilation est utilisée conjointement avec un nettoyage régulier, un traitement des eaux usées et une bonne étanchéité des composants de drainage.
Oui. La remorque de toilettes à 1 place est une unité remorquable et nécessite un véhicule compatible avec une capacité de remorquage, une connexion d'attelage, un système de freinage et une connexion électrique appropriés.
Il est utilisé sur un chantier de construction lorsque la voie d'accès, l'état du sol, l'alimentation en eau, le plan de nettoyage et le mode d'évacuation des eaux usées sont adaptés. Les exigences locales en matière de travail et d'hygiène sont vérifiées par l'acheteur.
La configuration de référence comprend un réservoir d'eau douce de 400 L et un réservoir d'eaux usées de 600 L. La fréquence réelle d’entretien dépend de l’utilisation et des conditions de fonctionnement.
Oui. La toilette, le lavabo, le robinet, le miroir, l'éclairage, le chauffe-eau, la ventilation, la climatisation, le système de musique et le meuble de rangement sont ajustés selon les exigences du projet.
Un système de chauffage de l'eau est répertorié dans la configuration de référence. Le modèle final, la tension, la puissance nominale et l'inclusion sont confirmés dans le devis.
Oui. La couleur extérieure et le logo sont personnalisés selon une carte de couleurs, un fichier d'illustration ou un design de marque approuvé.
La carrosserie utilise un panneau sandwich en fibre de verre de 40 mm dans la spécification de référence. L'extérieur est personnalisé pour différents styles d'événements, marques d'entreprise et environnements opérationnels.
Les options disponibles incluent :
● Couleur extérieure personnalisée
● Logos et graphismes en vinyle
● Caisson lumineux publicitaire LED
● Quincaillerie de porte
● Finition des murs intérieurs
● Miroir et disposition des lumières
● Style d'évier et d'armoire
● Unité de climatisation
● Ventilateur d'extraction
● Chauffe-eau
● Lecteur de musique
● Prises électriques supplémentaires
● Panneaux de sécurité et de fonctionnement
La conception finale prend en compte le nettoyage, la hauteur de transport, l'accès pour la maintenance, la visibilité de la marque et les conditions d'exploitation locales.
Un processus de production typique comprend :
Préparation du matériau → Soudure du châssis → Installation des panneaux de carrosserie → Pose des portes et garnitures → Installation du réservoir et des canalisations → Câblage électrique → Installation des sanitaires → Raccord de ventilation et de climatisation → Contrôle d'étanchéité → Test électrique → Nettoyage → Emballage
Les points d'inspection comprennent :
● Aspect du cadre et des soudures
● Installation des essieux et des roues
● Fonctionnement de l'attelage et du stabilisateur
● Ouverture et étanchéité des portes
● Installation de panneaux muraux
● Raccordements d'eau douce et d'eaux usées
● Chasse d'eau des toilettes
● Fonctionnement du robinet et de la pompe
● Éclairage et interrupteurs électriques
● Ventilation et climatisation
● Feux de route
● Protection de l'emballage
Des visites d'usine, des inspections vidéo et des inspections avant expédition sont organisées conformément à l'accord de projet.
Marquage CE — s'applique aux configurations électriques applicables de la remorque.
ISO 9001 — couvre le système de gestion de la qualité de l'usine de production du Shandong.
Documentation DOT — concerne les configurations de transport par remorque confirmées pour le marché de destination.
Les numéros de certificat, les organismes émetteurs et la gamme de produits sont fournis avec les documents de commande finaux. Les acheteurs vérifient séparément l'immatriculation de la remorque, les exigences de remorquage et de freinage, la sécurité électrique, les règles relatives à l'eau et aux eaux usées, les exigences sanitaires du site de l'événement, les règles des installations du chantier de construction et les procédures locales d'inspection ou de permis.
Le produit est fourni avec une garantie d'un an à compter de la date d'expédition, sauf indication contraire dans le contrat de vente.
|
Section couverte |
Contenu de la garantie |
|
Châssis et châssis |
Structure métallique soudée et connexions structurelles contre les défauts de fabrication |
|
Panneaux de carrosserie |
Panneaux sandwich en fibre de verre de 40 mm, portes et composants d'étanchéité contre les défauts de production |
|
Essieu et trains roulants |
Essieu de torsion, composants de freins, pneus et fixations de roues contre les défauts de fabrication |
|
Système d'eau |
Réservoirs, pompes, tuyauteries, robinets et raccords de drainage contre les fuites causées par des défauts de production |
|
Composants électriques |
Câblage, interrupteurs, composants d'éclairage et de commande installés en usine contre les défauts de fabrication |
|
Sanitaires |
WC, lavabo et robinetterie en céramique contre les défauts de production |
|
Équipement optionnel |
Unité de climatisation, chauffe-eau, système de musique et autres accessoires sélectionnés, soumis aux conditions d'origine du fabricant |
Les exclusions de garantie couvrent les dommages causés par un mauvais fonctionnement, une surcharge, une modification non autorisée, le transport, l'usure normale, la corrosion, les pièces consommables, les équipements tiers, une tension incorrecte ou des événements de force majeure.
Si un défaut de fabrication apparaît, l'acheteur fournit le modèle, le numéro de série, la date de livraison, la référence de facture, des photos ou vidéo et une description des conditions de fonctionnement. TUNE examine les informations et fournit des pièces de rechange, des conseils de réparation, une assistance sur site ou une autre solution confirmée dans le contrat de vente.
L'assistance technique est fournie par le personnel d'ingénierie de TUNE par e-mail, appel vidéo ou instructions écrites. Les pièces de rechange comprennent les pneus, les composants de freins, les raccords de pompe à eau, les robinets, la quincaillerie de porte, les modules d'éclairage et les connecteurs de drainage, sous réserve des modalités de stock et d'expédition.
Avant de passer commande, les acheteurs confirment :
1. Pays et ville de destination
2. Application prévue
3. Période d'exploitation prévue
4. Quantité requise
5. Informations sur le véhicule tracteur
6. Couleur extérieure et logo
7. Conditions d'eau et d'électricité
8. Configuration des toilettes, du lavabo et de la ventilation
9. Exigences en matière de climatisation ou de chauffage
10. Conditions d'inscription locales
11. Méthode d'élimination des eaux usées
12. Délai de livraison cible
TUNE prépare une configuration préliminaire pour la remorque de toilettes de chantier en fonction de la destination, de l'application, du véhicule de remorquage, des exigences sanitaires et de l'équipement préféré.
La proposition comprend :
● Fiche des paramètres techniques
● Mise en page préliminaire
● Aménagement du système d'eau
● Configuration électrique
● Liste des équipements en option
● Portée de l'inspection
● Plan d'emballage
● Calendrier de livraison
● Devis commercial
